Membuat Profile / Alignement Vertikal


setelah membuat alignement Horizontal barulah kita bisa membuat profile atau alignement verticalnya.

pertama jalankan Acad C3D, open file yang telah kita buatkan alignement horizontalnya
tampilan selanjutnya seperti ini, klik add.
kemudian draw in profile view
rename nama profilnya, next

next next next, sampai tampilannya seperti ini kemudian klik create profile view

klik dimana lokasi penempatan gambar alignemen vertikal, sebaikanya pilih lokasi di seblah kanan dari gambar kontur karena penggambaran alignement vertikal memulai dari kiri ke kanan titik yang kita pilih.

hasilnya seperti ini
terbentuklah permukaan memanjang kondisi eksisting lokasi. saatnya mendesain lengkung vertikalnya.
ketika perintah ini muncul, klik garis eksisting (garis warna merah)
akn muncul ini. rename nama profil yang akan kita buat. kali ini saya beri nama desain, ok
akan muncul window toolnya, seperti ini. klik tanda panah kecil, lalu pilih curve setting
kali ini saya input panjang lengkung 80 meter

kembali ke profil layout tools. klik tanda panah kecil kemudian pilih draw tangents with curve
mulailah menggambar dari STA 0+000

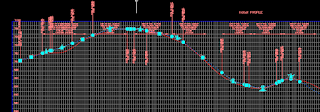

beginilah tampilan sederhananya sebelum dipoles.

Membuat Alignement Horizontal Menggunakan AutoCad Civil 3D

berikut ini adalah lanjutan dari postingan sebelumnya dan sebelumnya lagi.
siapkan permukaan yang akan dibuatkan trase. kali ini saya mengambil contoh dari permukaan di kabupaten enrekang.

pertama-tama buatkan garis polyline mulai dari sta 0+000 sampai ujung rencana pekerjaan.
kemudian hapus gambarnya sehingga yang tertinggal hanya kontur dan garis yang telah kita buat

pada menu bar pilih Home->Alignement->Alignement Creation tools

akan muncul window seperti ini. ketik nama alignement kemudian desaign kriteria, ubah kecepatan, kemudian e max yang di inginkan

setelah di ok kan akan muncul window baru. klik tanda panah untuk memilih menu alignement, pilih curve snd spiral setting.

masukkan nilai radius yang disyaratkan

kemudian klik ulang tanda panah kecil dan pilih tangen-tangen(with curve)

setelah klik sesuai garis polyline yang telah kita buat d awal. ingat klik mulai dari sta awal.
jika muncul tanda seru warna kuning pada alignement artinya lengkung yang kita buat tidak memenuhi syarat. Klik alignement grid view maka akan muncul window dimana kita akan mengedit radius lengkung yang telah kita buat, coba ubah radiusnya menjadi 200 atau lebih

jika tanda seru tersebut berada pada garis atau tangen artinya lengkung peraliahannya terjadi over lapping, bukan pada lengkung. coba hapus kedua lengkungnya kemudian buat baru tapi dengan cara manual dan dari dua lengkung dijadikan sebuah lengkung

klik icon ini kemudian klik lengkung yang akan kita hapus. buat sudut baru dengan mengklik icon dibawah ini kemudian klik lokasi penempatan lengkung

itu baru sebuah sudut, lengkungnya belum terbentuk. ikuti langkah di bawah ini

klik garis pertama(ingat klik mulai dari sta rendah)kemudian garis selanjutnya lalu tekan enter kemudian masukkan radius


selamat mencoba

Friday 30 October 2015

Membuat Kontur dari Google earth Menggunakan AutoCad C3D

ini salah satu keunggulan Cad C3D dibandingkan dengan Cad LD. yaitu kita dapat membuat garis kontur suatu lokasi tanpa menggunakan data ukur, tentunya dengan bantuan google earth. namun hasilnya yaaah, kurang detail.
Langkahnya sebagai berikut :


  • Jalankan Google earth dan cari lokasi yang kita akan ambil permukaannya, sorot lokasi tersebut. pada contoh kali ini saya menyorot sebuah pulau di sulawesi barat. pada menu bar klik lihat pilih setel ulang->kemiringan dan kompas, hal ini dilakukan agar data permukaan dari google earth lebih simetris jika telah di insert ke Cad C3D



  • jalankan AutoCad Civil 3D. Pada Menu bar pilih insert->Google earth->image and surface


  • Kemudian Masukkan koordinatnya, pada contoh kali ini saya defaultkan dengan menekan enter 2x, ini dia hasilnya




Selamat mencoba!!

Membuat Kontur Pada AutoCad Civil 3D

Kali ini kita saya akan berbagi cara yang sering saya lakukan dalam membuat kontur pada Acad C3D. Pada tulisan saya sebelumnya kita telah menginsert point, data inilah yang akan kita buatkan konturnya.
Langsung saja kita lihat tampilan point kita

untuk mengedit mark point kita, jika menu toolspace tidak tampil, ke menu bar pilih home klik toolspace

klik kanan pada all points-> pilih propertis

akan muncul tampilan seperti di bawah ini. klik icon yang saya lingkari

pilih marker (1), kemudian edit ukuran marker pada kolom values (2). anda juga dapat memilih marker yang telah tersedia seperti . + o dsb. dan OK

memunculkan elevasi dan atau description, cukup dengan mengklik tanda panah kecil lalu pilihan akan muncul. pili salah satu d antaranya kemudian ok



kemudian kembali ke window toolspace, klik kanan pada surface pilih create surface...


muncul window create surface, rename nama surface, sebagai contoh saya rename dengan nama cabe buncit.

klik 2 kali pada kolom value baris style (1) akan muncul icon untuk mengedit style kontur yang akan kita buat

tampilannya seperti ini, klik tanda panah kecil yang saya tandai. pilih interval kontur yang kita inginkan

pada pilihan default ini, interval terkecil yaitu 1 meter. kita juga dapat mengubah interval tersebut jika kebutuhan kita dibawah 1 meter. tapi pilih dulu salah satunya kemudian kita edit. klik icon ini

tampilannya akan seperti ini. klik (+), masukkan nilai minor interval yang kita butuhkan

untuk kelembutan lekukan garis kontur juga dapat langsung diedit pada window ini, geser scroll ke bawah klik + pada Contour smoothing klik pada kolom value baris smooth contour, pilih true, kemudian geser ke kanan untuk tingkat kelembutan yang lebih tinggi keudian ok ok ok sampai pada layar utama autocad.

sebelum membentuk garis kontur, terlebih dahulu menentukan batasan garis kontur yang akan kita buat dengan cara membuat garis polyline yang tertutup.


setelah itu memasukkan data untuk penggambaran kontur. ke window toolspace -> Surface -> cabe buncit -> Definition, klik kanan points group-> add, pilih all points -> ok


ke window toolspace -> Surface -> cabe buncit -> Definition, klik kanan boundaries-> add, ketik nama batas -> ok kemudian klik garis polyline yang telah kita buat sebagai batas tadi


hasilnya seperti ini



aaaahaaaaaaaaa'
mohon maaf jika penjelasannya kurang jelas. dan jika terdapat kekeliruan atau kekurangan mohon diberi masukan atau koreksi.

Thursday 29 October 2015

Mengimport Point pada AutoCad Civil 3D

setelah sekian lama berkelana di pedalaman, kini baru bisa menyempatkan nulis tips lagi.

langsung saja, hampir mirip dengan AutoCad Ld tapi menurut saya AutoCad C3D lebih simpel Penggunaannya cuma lebih berat. Makanya siapkan Hardware yang cukup bisa menyeimbangi software ini.

ni contoh point yang akan kita impor ke dalam Cad C3D
cuma sekedar contoh makanya titik koordinatnya saya lokalkan.

1 1000 1000 10 P1
2 946.089 1106.242 8.81 BTS
3 947.446 1095.656 8.694 BTS
4 949.539 1083.358 8.757 BTS
5 956.316 1060.021 8.905 BTS
6 962.868 1038.848 8.779 BTS
7 966.99 1023.246 9.013 BTS
8 972.797 1003.765 9.011 BTS
9 976.774 984 8.874 BTS
10 984.194 963.891 8.903 BTS
11 996.747 966.821 8.917 BTS
12 1020.561 976.21 8.979 BTS
13 1051.24 987.271 8.93 BTS
14 1078.015 998.243 8.935 BTS
15 1081.189 982.548 8.734 BTS
16 1071.765 978.514 8.954 BTS
17 1083.585 968.063 8.799 BTS
18 1075.419 965.093 9.041 D
19 1076.244 952.896 9.023 D
20 1086.934 952.59 8.688 BTS
21 1089.635 936.346 8.655 BTS
22 1092.605 917.629 8.835 BTS
23 1096.038 899.286 8.833 BTS
24 1095.121 899.941 8.845 BTS
25 1098.844 882.846 9.272 BTS
26 1088.916 877.977 9.001 BTS
27 991.628 872.912 9.004 BTS
28 971.485 870.498 9.079 BTS
29 946.412 853.291 8.896 BTS
30 925.293 841.463 9.079 BTS
31 933.565 817.407 9.325 BTS
32 961.459 789.39 9.208 BTS
33 965.761 760.763 10.844 BTS
34 989.472 771.426 10.426 BTS
35 997.098 924.085 9 BTS
36 987.118 919.18 9.039 D
37 959.757 921.751 9.071 D
38 944.4 936.038 8.789 D
39 931.559 959.101 8.887 D
40 917.677 981.169 8.835 D
41 903.729 1008.464 8.755 D
42 892.96 1017.043 8.791 D
43 883.311 1032.035 8.755 D
44 867.273 1054.729 8.393 D
45 853.496 1076.95 8.467 D
46 839.408 1090.104 8.169 D
47 822.217 1080.489 8.172 D
48 821.41 1061.422 8.168 D
49 838.121 1024.87 8.452 D
50 843.467 1007.551 8.524 D
51 851.487 992.715 8.677 D
52 859.515 961.903 8.517 D
53 879.234 947.442 8.69 D
54 890.214 943.696 8.694 D
55 901.562 926.57 8.622 D
56 905.148 909.341 8.779 D
57 1077.348 1008.096 8.811 D
58 1095.743 1010.459 8.892 D
59 1105.096 1011.268 8.849 D
60 1132.8 1014.713 8.807 D
61 1132.317 1021.71 8.817 D
62 1130.967 1035.733 8.701 D
63 1129.479 1050.702 8.645 D
64 1121.671 1079.366 8.664 D
65 1118.809 1095.811 8.671 D
66 1112.707 1125.182 8.544 D
67 1106.163 1139.176 8.479 D
68 1077.487 1127.133 8.638 D
69 1058.182 1118.53 8.703 D
70 1061.805 1086.214 8.692 D
71 1104.382 986.342 8.663 D
72 1121.204 989.588 8.668 D
73 1139.097 991.046 8.939 D
74 1146.399 969.619 9.239 D
75 1151.72 938.238 8.927 D
76 1153.71 927.078 8.892 D
77 1131.763 935.223 8.914 D
78 1149.427 904.721 8.952 D
79 1125.273 906.379 8.902 D
80 1153.502 894.385 8.441 D
81 1154.601 891.847 9.084 D
82 1154.075 868.311 9.15 D
83 1162.95 850.32 10.842 D
84 1016.442 1195.03 8.942 D
85 812.36 1087.446 8.419 D
86 812.46 1087.536 8.419 D


  • terlebih dahulu siapkan file di atas dalam bentuk .Txt . blok data di atas, copy lalu Paste di Notepad dan save.
  • jalankan Autocad C3D



  • tampilannya seperti ini



  • setelah itu klik insert. letaknya sudut kiri atas



  • pilih Points From File



  • tampilannya akan seperti ini, klik bagian yang saya lingkari untuk mencari file points yang akan diinsert



  • pilih format points yang sesuai dengan data yang telah kita buat. misalnya pada contoh di atas adalah Point spasi Northing spasi Easting spasi Elevasi spasi Description. maka kita pilih PNEZD (space delimited) lalu ok.


  • treengngngngg.... oopss.. blum keliatan ya?? coba ketik Z enter E enter. ada kan?? ini dia.


mudah-mudahan bermanfaat, lebih mempermudah, mempercepat dalam penginputan poin dan mengupdate pengetahuan kita. Jika ada kekeliruan pada penulisan saya mohon dikoreksi.
jika perlu penjelasan lebih lanjut via email saja yah!!
